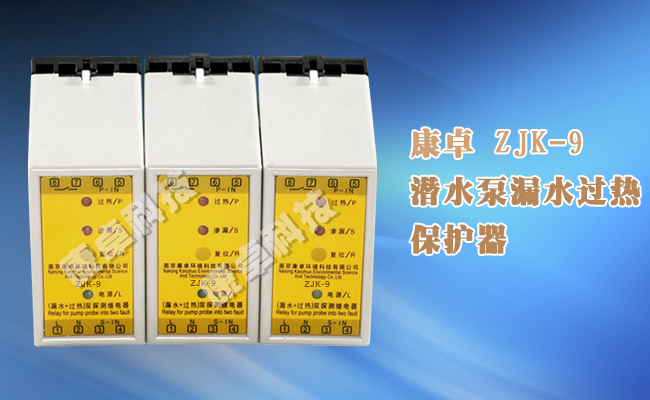

ZJK-9水泵雙探測繼電器
ZJK-9潛水泵漏水保護繼電器是康卓儀表生產的小型綜合保護器是專門用于檢測潛水泵內水靈敏度的電阻及電機溫度信號。傳感器使用電極傳感器。當泵體內出現漏水情況時或溫度不正常時，控制器繼電器會發出相應的控制信號，以便工作人員對水泵漏水進行處理?？刂破髟诰€路設計上采取了系列的抗干擾措施，可以在電磁干擾十分嚴重的環境中可靠工作。
ZJK-9水泵雙探測繼電器功能
ZJK-9潛水泵漏水過熱保護繼電器用于檢測潛水泵內水靈敏度的電阻及繞組溫度信號（PTC或溫度開關）。當檢測到潛水泵內水靈敏度的電阻低于給定值時，繼電器動作；在斷電檢測排除故障。當檢測到溫度信號為開點信號或電阻很大時，保護器對應的指示燈報警，同時故障繼電器動作。
過熱/P：繞組過熱指示，正常不亮燈，水泵過熱故障時亮紅燈。
滲漏/S：油室滲漏指示，正常不亮燈，水泵油室滲漏故障時亮紅燈。
復位/R：復位按鍵，當出現故障保護器會鎖定，通過手動按復位鍵復位。
電源/L：電源指示，通電亮綠燈，只要對保護器供電就亮綠燈。
ZJK-9水泵雙探測繼電器接線端子說明：
1.端子1、2（L N）：
保護器供電220V 50HZ，保護器接通電源 面板“電源/L” 亮綠燈。
2.端子3、4（S-IN）：
水泵滲漏輸入信號，一般接水泵P31 P32信號線?？蓹z測水泵油室、接線盒、電機腔、濕度的電極或開關量輸出信號。信號正常時，“滲漏/S”指 示燈不亮，當電極或開關量信號異常時，“滲漏/S”指示燈亮紅燈。
3.端子5、6（P-IN）：
水泵過熱輸入信號，一般接水泵P11 P12信號線。可檢測水泵繞組、軸承、定子放置的PTC電阻或常閉開關量輸出信號。信號正常時，“過熱/P”指 示燈不亮，當信號異常時，“過熱/P”指示燈亮紅燈。
特別說明：當無過熱信號時，用導線短接5 6端子。
4.端子7、8（Out）：
總故障輸出，容量5A/220VAC 5A/30VDC。
ZJK-9（-NO）無故障時輸出斷開，故障時輸出閉合；
ZJK-9-NC無故障時輸出閉合，故障時輸出閉合斷開。
ZJK-9水泵雙探測繼電器服務與訂購
康卓儀表生產的ZJK-9潛水泵漏水+過熱保護繼電器自售出后一個月內包退，三個月內包換，一年內免費維修，終身維修服務。在使用過程中如需技術幫助，康卓儀表設立了專業的營銷客服部，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶在使用過程中遇到的問題。
