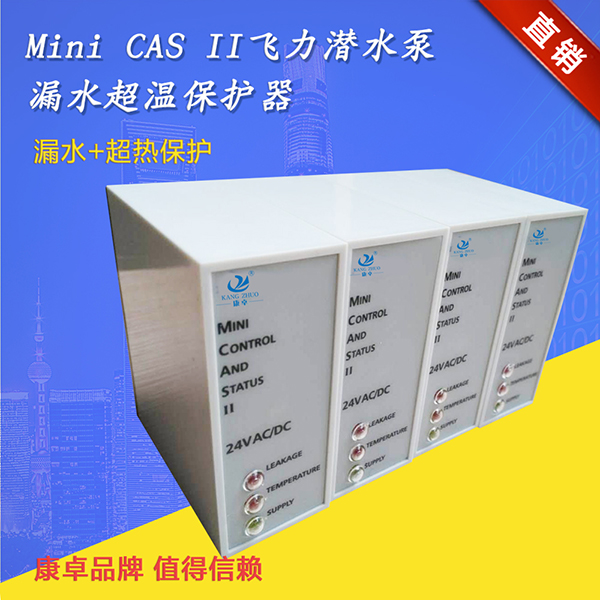

FLYGT泄漏超溫繼電器說明書，泄漏監測繼電器MINI CAS II是康卓?jī)x表設計制造，專業用于飛力水泵，有漏水保護和超溫保護功能。

Flygt飛力Mini CAS是定子溫度傳感器和漏池傳感器的監測繼電器，專為中小型N泵設計。通過檢測熱敏開關和泄露傳感器提供快速簡捷的設備防護。

一、mini cas ii泄漏監測繼電器

ITT飛力系列配有多種監測傳感器

l 監測定子過熱的熱敏開關

l 監測油中水分的CLS

l 監測定子室泄漏的FLS

l 監測新型中型范圍泵(如3153,3171和3202)觀察室泄漏的FLS10

l 監測新型攪拌器(如4610和4620)觀察室或定子室泄漏的FLS30

這些傳感器的任何組合都能用于標準型泵。防爆泵僅限于選用熱敏開關和FLS或熱敏開關和FLS10。

傳感器由ITT飛力MiniCAS II監控繼電器來監控，繼電器置于控制面板上。

二、mini cas ii泄漏監測繼電器安裝

Mini CAS Ii監控繼電器安裝在泵控制柜的面板上，只要將其插入11針繼電器座即可，適合六種基本傳感器連接。

1) 熱敏開關和FLS

水泵控制芯線可連接到面板上，不用考慮極性。

2) 熱敏開關和FLS10

水泵信號芯線連接到面板上，不用考慮極性。

3) 熱敏開關和FLC30

FLS30傳感器具有二極管保護功能，因?yàn)樾盘?hào)芯線需要以正確的極性連接(褐色為+，藍色為-)。否則，MiniCAS II 監控繼電器會顯示斷路(0mA)，即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。

4) 熱敏開關和CLS

CLS傳感器具有二極管保護功能。因此，信號芯線需要以正確的極性連接(褐色為+，藍色為-)。否則，MiniCAS II監控繼電器會顯示斷路(0mA)，即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。

5) 熱敏開關+CLS+FLS

泵電纜中的信號芯線需要以正確的極性連接(褐色為+，藍色為-)。但是，由于即使CLS傳感器接線錯誤，F(xiàn)LS傳感器都會使MiniCAS II顯示正常，即綠色指示燈亮。所以在安裝泵時必須讀取監測線路的電流值，在正常狀態下，正確極性連接時電流值為15.0mA;不正確極性連接時電流值為7.8mA。

6) 只用熱敏開關

熱敏過熱保護開關必須串聯一個1000~1500歐姆的電阻。附件中帶有一個1000歐姆的電阻。

三、mini cas ii泄漏監測繼電器服務與訂購

mini cas ii泄漏監測繼電器自售出起，康卓?jī)x表提供全面的技術支持服務，在使用過程中如需技術幫助，康卓?jī)x表設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。

24小時服務熱線：025-86666104
